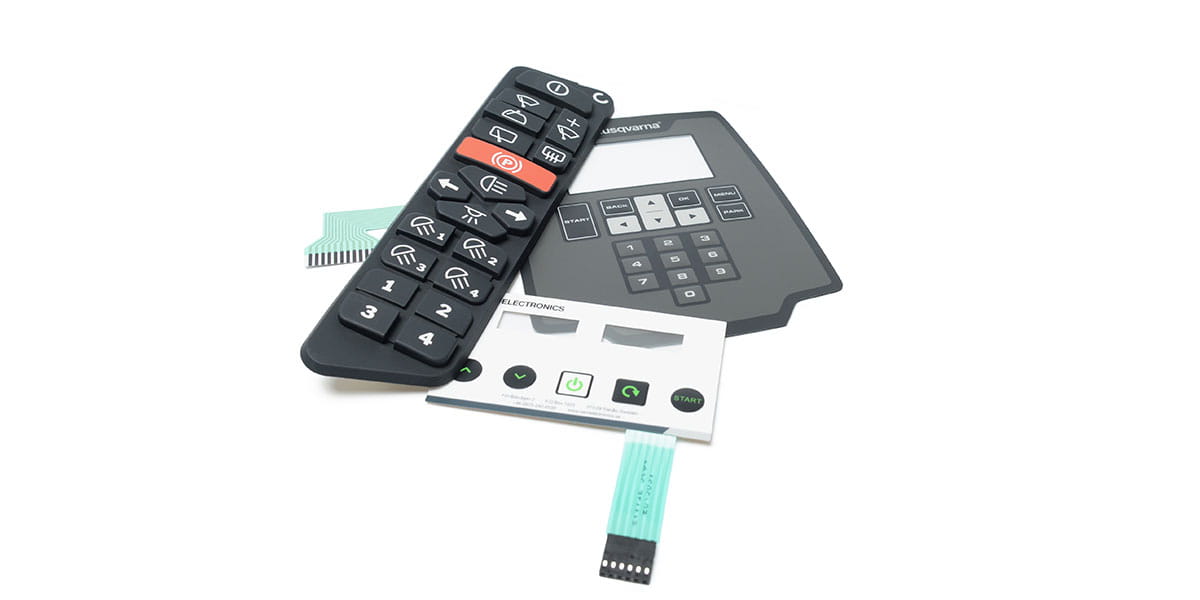

Framtidens HMI – från robusta silikon- och membranknappsatser till sömlös Agnostic Touch-teknik

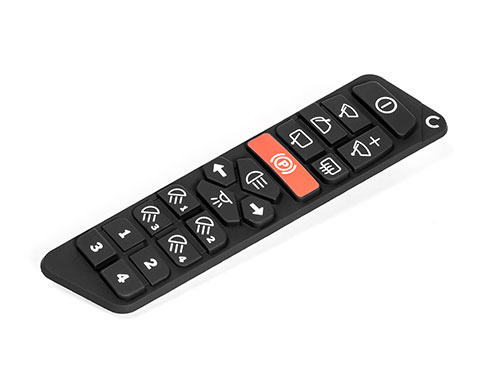

Silikonknappsatser med integrerat PCB – smartare och kompaktare

Genom att integrera ett hårt kretskort (PCB) direkt i silikonknappsatsen öppnas nya möjligheter att addera funktioner samtidigt som monteringen förenklas.

Till skillnad från enklare PET- eller FPC-kretsar gör ett styvt PCB det möjligt att montera fler komponenter direkt på kortet, exempelvis ljussensorer för automatisk ljusreglering eller en summer för ljudåtergivning.

• Bättre skydd och stabilitet: Silikongummit kan kapsla in hela mönsterkortet för en extremt effektiv miljötätning och en styvare bas.
• Mångsidig kontaktering: Anslut till andra enheter via fastlödda kablar, flexkablar eller kort-to-kort-kontakter på undersidan.
• Anpassad för fordonsindustrin: Perfekt för fordonsindustrin med med tydlig taktil känsla, belysta symboler via integrerade dioder och möjlighet till skyddande overlays. Vi levererar en komplett, färdigmonterad enhet som kunden snabbt ansluter direkt till sin styrelektronik.

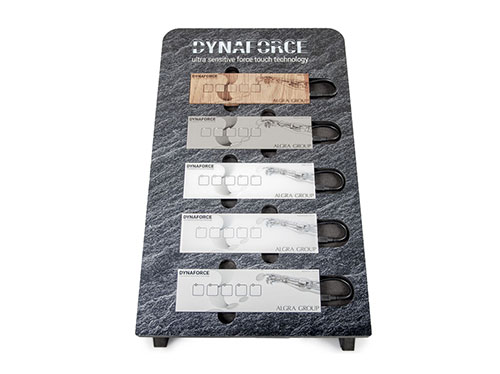

Agnostic Touch – total materialfrihet utan mekaniska knappar

För applikationer som kräver en helt slät yta erbjuder vi Agnostic Touch. Tekniken kallas "agnostisk" eftersom den fungerar oberoende av vilket material du väljer som front – oavsett om det är rostfritt stål, aluminium, glas, plast eller trä.

• Force Touch-teknik: Istället för att reagera på elektrisk laddning (som en vanlig pekskärm) mäter högkänsliga sensorer på kretskortets baksida den mikroskopiska deformationen när man trycker på ytan.
• Fungerar med handskar: Systemet fungerar perfekt oavsett om användaren har tjocka arbetshandskar, en stylus eller blöta fingrar.
• Extremt robust och hygieniskt: Utan skarvar eller rörliga delar blir panelen helt skyddad mot vandalism, regn och spolvatten. Den släta ytan är dessutom lätt att rengöra.

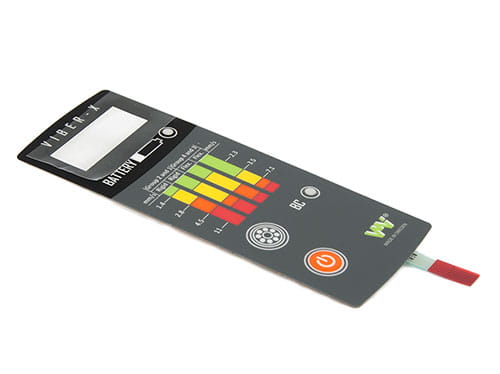

Membranknappsatser – flexibel design med integrerad LGF

För applikationer där tydlig information, låg bygghöjd och flexibel design är viktigt erbjuder vi kundanpassade membranknappsatser. Genom att kombinera olika material, trycktekniker och komponenter kan knappsatsen utformas helt efter produktens funktion och design.

Det finns även en unik möjlighet att integrera Light Guiding Film (LGF). Med hjälp av ett tunt ljusledande skikt kan ljuset från en eller flera LED-dioder fördelas och ledas till utvalda symboler eller knappar. Det ger en jämn och tydlig belysning utan att varje belyst område behöver ha en separat ljuskälla.

• PET – tunt och kostnadseffektivt: PET-kretsar passar utmärkt för membranknappsatser där låg bygghöjd och kostnadseffektiv produktion är viktigt.
• FPC – flexibel och formbar: FPC-kretsar kan böjas och anpassas efter produktens geometri, vilket gör dem särskilt lämpliga när anslutningar eller kretsbanor behöver följa en komplex form. FPC erbjuder hög flexibilitet och god hållbarhet, men är ett mer kostsamt alternativ än PET.
• Jämn och tydlig belysning: LGF-tekniken fördelar ljuset effektivt över knappsatsen och skapar ett klart och enhetligt sken i symboler och indikationsfält.
• Stor designfrihet: Färger, symboler, former och funktioner kan anpassas efter produkten. Det går även att kombinera olika typer av tryck, fönster och transparenta partier.
• Kompakt konstruktion: Membranknappsatsen är tunt uppbyggd och kan därför integreras i produkter där utrymmet är begränsat.
• Anpassad för krävande miljöer: Konstruktionen kan utformas med tätning och materialval som skyddar elektroniken mot exempelvis damm och fukt (IP67).
• Komplett kundanpassad lösning: Vi kan kombinera overlay, kretslager, distansmaterial, LED-belysning och anslutning till en färdig knappsats som är anpassad för din applikation.
• Domer för tydlig taktil känsla: Genom att välja rätt typ av domer kan knappsatsen få en tydlig och distinkt tryckkänsla med bra återkoppling till användaren. Domerna kan anpassas efter önskad aktiveringskraft, slaglängd och känsla, vilket ger möjlighet att optimera knappsatsen för olika applikationer.
