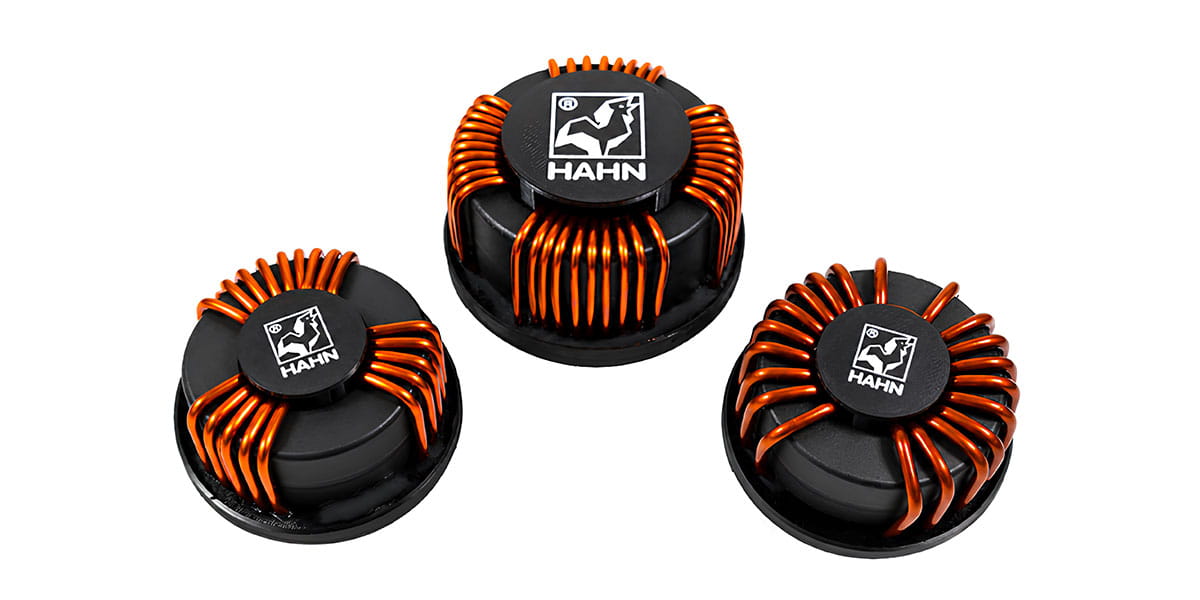

Modern kraftelektronik arbetar med allt högre switchfrekvenser, vilket ökar kraven på EMC-filtreringen. Det gäller särskilt när ledningsbundna störningar ska dämpas från cirka 150 kHz och uppåt. RKN-serien med common mode-drosslar använder HAHNs HF-stabila nanokristallina kärnmaterial. Jämfört med konventionella lösningar blir fördelen särskilt tydlig från cirka 100-150 kHz och upp i MHz-området.

Det ger konstruktören två huvudsakliga möjligheter:

• Högre dämpning och större EMC-marginal utan att öka drosselns storlek.
• En mindre och lättare drossel med bibehållen filtereffekt.

Högre impedans i det kritiska frekvensområdet

Vid val av common mode-drossel är det inte tillräckligt att enbart titta på induktansen. För EMC-filtrering är det viktigt att studera drosselns impedans över det frekvensområde där störningarna faktiskt förekommer.

I HAHNs jämförande mätningar används samma lindning, samma tråd och samma antal varv på en RKN-kärna och en standard nanokristallin kärna. RKN-lösningen uppnådde:

• 76 % högre impedans vid 150 kHz
• 110 % högre impedans vid 300 kHz
• 120 % högre impedans vid 1 MHz

Vid 10 kHz är lösningarna jämförbara. Det betyder inte att RKN-drosseln börjar fungera vid 150 kHz. Det är från cirka 100-150 kHz som fördelen mot standardmaterialet blir särskilt tydlig i HAHNs jämförelse.

Två sätt att dra nytta av materialfördelen

1. Högre EMC-marginal med samma storlek
Om drosselns storlek, lindning och antal varv behålls ger det nya kärnmaterialet en högre impedans i det kritiska frekvensområdet vilket ger högre dämpning och större marginal vid EMC-testning.

2. En mer kompakt drossel med bibehållen filtereffekt
Materialfördelen kan också användas för att minska antalet varv eller använda en mindre kärna, samtidigt som önskad dämpning bibehålls. Det kan resultera i en mindre och lättare komponent samt ett mer kompakt EMC-filter. Beroende på konstruktionen kan lösningen även ge lägre DCR, lägre parasitkapacitans och därmed högre självresonansfrekvens.

HAHN anger en potential för upp till 60 % lägre volym och vikt. Den faktiska minskningen beror på konstruktionen och applikationens krav.

Applikationer, produktområde och val av RKN-drossel

RKN-serien är särskilt intressant i modern kraftelektronik där höga switchfrekvenser kombineras med höga strömmar, begränsat utrymme eller höga krav på EMC-prestanda, exempelvis switchade nätaggregat, frekvensomriktare, motorstyrningar, laddare, kraftomvandlare samt solcells- och energilagringssystem.

Serien omfattar lösningar för 2-4 faser, 25-82 A samt 300/600 V. Valet bör baseras på systemets spänning och ström, antal faser, det kritiska störningsområdet, tillgängligt utrymme samt kraven på impedans och DCR.
